クレーンサドル

クレーンサドル

トップランニング形

普通形

ホイストクレーン用として適用範囲も広く、一般的に多く使用されています。

STシリーズ
  • ・フランジ付車輪
  • ・フレームはチャンネル鋼使用
ガーター種類 容量(t) 最大スパン(m)
シングル 1t~5t 7.5t 20m 16m
ダブル 1t~10t 20m
MTシリーズ
  • ・フランジレス車輪+ガイドローラ方式
  • ・フレームは鋼板曲げ成形
    (ダブル対応はチャンネル鋼)
  • ・走行速度も1速形4種類
    2速形1種類より選択可能
ガーター種類 容量(t) 最大スパン(m)
シングル 1t~10t 21m
ダブル 1t~20t 27m
HTシリーズ
  • ・応用範囲の広い斬条形。ホイストクレーン用として幅広く使用されています。
  • ・起動モータは、ブレーキトルクの調整が可能です。
  • ・芯出しマークにより、クレーン工事をスピードアップできます。
ガーター種類 容量(t) 最大スパン(m)
シングル 1t~10t 20m
ダブル 1t~15t 20m

無軌条形

走行車輪にウレタンゴム車輪を採用。低騒音、低振動に加え、車輪のスリップや蛇行が軽減します。

ST-Uシリーズ
  • ・フランジレス車輪+
    ガイイドローラ方式
  • ・フレームはチャンネル鋼使用
ガーター種類 容量(t) 最大スパン(m)
シングル 1t~5t 20m
ダブル 1t~5t 18m
MT-Uシリーズ
  • ・フランジレス車輪+
    ガイドローラ方式
  • ・フレームは鋼板曲げ成形
    (ダブル対応はチャンネル鋼)
  • ・走行速度も1速形4種類2速形1種類より選択可能
ガーター種類 容量(t) 最大スパン(m)
シングル 1t~10t 21m
ダブル 1t~20t 27m
HT-Uシリーズ
  • ・車行車輪にウレタンゴム車輪を採用。低騒音、低振動走行を実現します。
  • ・斬条(レール)の設置、工事が不要。
  • ・走行距離が20mを超える場合は、設備費用が低減できます。
ガーター種類 容量(t) 最大スパン(m)
シングル 1t~10t 20m
ダブル 1t~15t 20m

サスペンション形

普通形

ホイストクレーン用として適用範囲も広く、一般的に多く使用されています。

SPシリーズ
  • ・フランジ付車輪
  • ・フレームはチャンネル鋼使用
容量(t) 最大スパン(m)
1t~3t 12m
MP シリーズ
  • ・フレームは鋼板曲げ成形
  • ・走行速度は1速形4種類
    2速形1種類より選択可能
容量(t) 最大スパン(m)
1t~5t 15m
HTシリーズ
  • ・建屋の天井や梁などを利用して設置できるため経済性にすぐれ、ガータをレールからオーバーハンブさせることが可能です。
  • ・ダブルチャンネル構造フレームを採用。剛性が高く、安全性に優れています。駆動モータはブレーキトルク調整が可能です。
  • ・芯出しマークでクレーン工事が容易です。
容量(t) 最大スパン(m)
1t~3t 12m

無軌条形

走行車輪にウレタンゴム車輪を採用。低騒音、低振動に加え、車輪のスリップや蛇行が軽減します。

MP-Uシリーズ
  • ・フレームは鋼板曲げ成形
    (ダブル対応はチャンネル鋼)
  • ・走行速度も1速形4種類
    2速形1種類より選択可能
容量(t) 最大スパン(m)
1t~2t 9m
HT-Uシリーズ
  • ・建屋の天井や梁などを利用して設置できるため経済性にすぐれ、ガータをレールからオーバーハンブさせることが可能です。
  • ・ダブルチャンネル構造フレームを採用。剛性が高く、安全性に優れています。駆動モータはブレーキトルク調整が可能です。
  • ・芯出しマークでクレーン工事が容易です。
容量(t) 最大スパン(m)
1t~2t 9m

サドル用減速電動機

ホイストクレーン用として適用範囲も広く、一般的に多く使用されています。

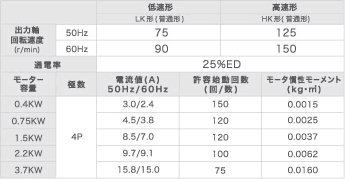

製作機種および定格

備考

(1)SGM-3.7A-HK2は、受注生産品です。
(2)許容不可慣性モーメント 普通形:モータ慣性モーメントの10倍
(3)特殊品は、30分定格となります。
(4)HK形使用時は、インバータ等の緩衝装置を併用願います。

-----
-----
