製品紹介

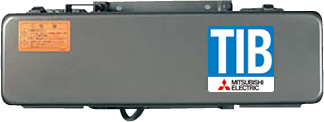

走行インバータ制御盤

TIB-S形収納機器

形 式 主電源用NFB 主電源用電磁接触器 照明、警報用、接触器用スペース
TIB-0.8S 50A S-N35 S-N11または
S-N21を2個
取り付ける
ネジ穴を準備
TIB-2.2S 60A S-N50
TIB-4.4S 125A S-N80
TIB-7.4S 175A S-N125

TIB-S形収納機器

TIB-S形収納機器

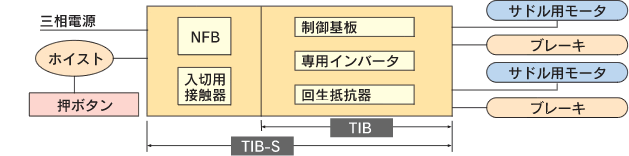

機能ブロック図

標準仕様
電源 三相200V 50/60Hz(220V 60Hzも使用できます)
制御方式 インバータ制御
速度比 設定可能範囲 1/10速~標準速

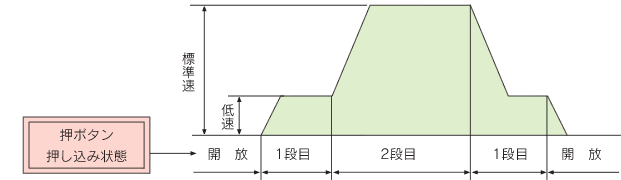

操作方式 押ボタン操作対応(2段押込み):1段目低速/2段目高速、低速、高速独立操作 (例) 低南、低北、高南、高北も可
運転機能 インチング操作、プラッキング操作(急減速)可能
許容使用頻度 負荷時間率 25%ED、始動頻度 250回/時
環 境 温度 -10℃~+40℃(凍結なきこと)
湿度 90%以下(結露なきこと)
雰囲気 腐食性ガスのないこと。塵埃が多くないこと。
保護構造 回生抵抗部以外はIP44相当:簡易屋外形
保護機能 過負荷、回生過電圧、入力回路故障検知機能
給電方式 給電ケーブル
塗装色 メタリックグレー(マンセルN4.0相当)

※ 他社のサドル、サドル用減速電動機に取り付けられる場合、ノイズの発生等が懸念されますので別途ご照会下さい。

※ ノイズフィルタ、ACリアクトルはついておりません。必要に応じ取り付けて下さい。

※ TIB-H(HS)400Vシリーズは特殊品扱いとなりますので別途ご照会下さい。

※ 屋外での使用の際は、防雨カバーの取付や退避場所を準備下さい。

-----
-----
